600MHz余裕爆速Athlon

〜 K7-500奮闘記 〜

99/11

背景

カッパマイン登場。Intel,AMDの価格競争でCPUの値段が劇的にダウン。しかしカッパマイン対応マザーを持っていない。
マザーとカッパマイン買うと結構な値段になるので当面パス。

また、最近のK7　500MHzはコア不足で600MHz、650MHzくらいのコアが載っているらしい。
これは一発買って検証せねば！（笑）

近所の店でバルク品をGET。（購入時に製造週は見えなかった）

店を出て開けてみると３７週。・・・ちと古いな・・・

目標は・・・特に無し。そこそこ動けばよい。

機材

CPU：
K7 500 37週　バルク
ＣＰＵＩＤ　621

マザー：
FIC　SD11
VIDEO G400、メモリはＣＬ２の６４ＭＢを使用

ノーマル限界調査

適当なFANを付けて限界調査

話にならない。やっぱりK7Mにしとけばよかったかな・・・

注：AthronはFSB（CPU<->チップセット間）が２00MHz。メモリはその半分の100MHzで動く。

石割り

買って数時間後だが・・・まぁよい（笑）。手順はPentiumIIと同じ。

使用した工具：スクレーパー、ラジペン。

※注意：ここから先は真似しないように。

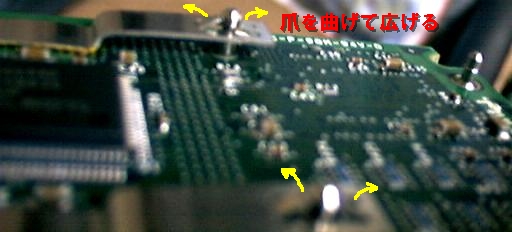

まず、プラスチックのケースをスクレーパを使ってひっぺがす。これがまた固い。壊れるのを覚悟でバキバキっとはずす。 外すと基板裏が露出。 金属面を固定している金具があるので、ラジペンで慎重に外す。 （図はPentiumIIだが、手順は同じ）

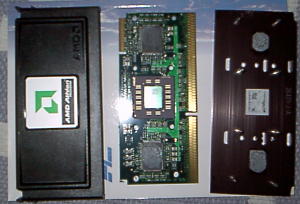

金具を外すと金属板が取れる。 分解完了の図。 コアはピカピカ。研磨の必要は無い。

で、肝心のコアは600MHzであった。中アタリかな。中には650コアもあるそうだ。

PBSRAMはSECの4ns。・・・これはハズレ？？

倍率変更

コアが600MHzなので定格で動かさなければ勿体無いオバケが出るぞ。

TomのWEBサイトを参考にCPU基板上のチップ抵抗を３ヶ所つけたり外したりして2.5倍→3倍に変更。
チップ抵抗をイヂるのは超面倒。困ったもんだ。

しかしＩｎｔｅｌの様に「倍率変更が全く不可能」よりはマシであろう。

６００ＭＨｚ安定を目指して

SuperPI 3分30秒
FR　６

しかし、FR連続実行やゲームなどをやるといきなりリセット。

冷却か？電圧アップか？２次キャッシュだと面倒だな・・・・

現在奮闘中

６００ＭＨｚ安定を目指して その２　電圧アップ

ついでだからコア電圧アップ。これまたCPU基板上のチップ抵抗をつけたり外したり。
で、定格１．６V　→　１．８V　に変更。

結果・・・何も変わらない（＾＾；；；

面倒なのでこのまま使用する事とする（笑）いーんだよ、壊れたって。

６００ＭＨｚ安定を目指して その３　冷却強化

とりあえずAthron対応のファンを買ってきて交換。ヒートシンク部はアルファ並の高さ。ファンは少し大きめなのが１個。
高価な物を買うのは癪に障るので激安品（笑）
注：ヒートシンクの大きいものを選択しよう。ファンは後で交換出来るが、ヒートシンクはそうはいかない為。

で、様子を見たがFR連続実行が通らない。ちょっと目を離すと終わっている（もしくはリセットがかかっている？）

６００ＭＨｚ安定を目指して その３　2次キャッシュ倍率変更

これだけは避けたかったが背に腹は換えられない。
例によってCPU基板上のチップ抵抗をつけたり外したりしてキャッシュのスピードを1/2 -> 1/3 に変更。
これにより600MHz動作時のキャッシュスピードは300MHz→200MHzにダウン。

現在様子見。よければ650MHzにチャレンジだ。

結論は電源命

しょぼい電源だと不安定になる。導入を検討するなら電源も新調する必要があるかも。（注：W数ではなく５VのA数が重要）
